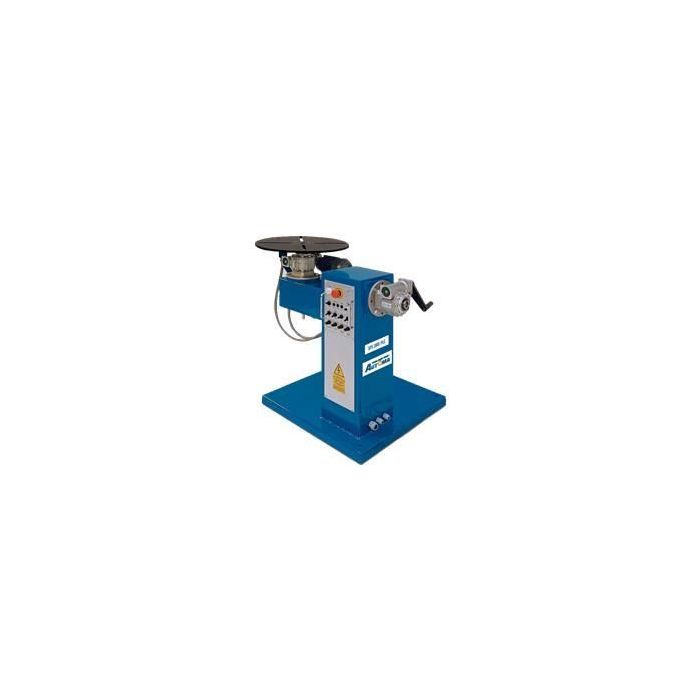

Manipulator SPS 200 S PLC
Draaitafel voor maximale belasting van 200 Kg. PLC besturing voor automatische cyclus met instelbare overlas, lasstroombron start, vertraagde tafelstart, kratervuller en HF afscherming. Zwenken door AC motor met inverter.
• Stationaire lasmanipulator met een maximaal draagvermogen van 200 kg.
• Maximale lasstroom van 260 Ampere.
• Uitgerust met een elektronisch geregelde rotatiesnelheid.
• Handbediende traploze kantelinrichting van de opspantafel.
• Geschikt voor PLC aansluiting en met instelbare doorloopfunctie, automatische retour naar nulpunten aansluiting voor gelijktijdig starten van manipulator en lasmachine.
• Hoog Frequent bescherming.
• Voetpedaal (start-stop), met 2 meter kabel.
Voordelen van een PLC uitvoering:
• Automatische lascyclus met instelbare overlas (of overloop);
• Startsignaal van de lasstroombron;
• Vertraagde tafelstartfunctie (in te stellen wanneer nodig);
• Kratervulfunctie (ook beschikbaar wanneer nodig);
• HF-bescherming (tegen de TIG-golven die storingen kunnen).
| SPS 200S PLC |
Type |
Lengte |
Breedte |
Hoogte |
Werkblad |
Voltage |
Draaisnelheid |
Draagvermoge |
Gewicht |
| |
Motor |
In mm |
In mm |
In mm |
In mm |
|
Per minuut RPM |
|
Machine |
| |
AC |
1050 |
80 |
1080 |
500 |
1X220 |
09X9.0 |
200KG |
100KG |
Betekenis symbolen
Mt: koppelmoment, in daNm [de kracht die nodig is om de tafel te draaien, uitgeoefend op de rand van de tafel]
Mf: buigmoment, in daNm [Het maximale gewicht dat kan worden toegepast op de tafel gekanteld 90°, op een afstand van 1 meter van de tafel]
D: diameter van de tafel, in mm
H1: hoogte, in mm, van de grond tot de middenas van de tafel, 90° gekanteld
H2: hoogte, in mm, van grond tot tafel in vlakke positie
C: afstand, in mm, tussen tafel en rotatiemotorreductor
L: lengte van de machine, in mm
W: breedte van de machine, in mm.
